構法開発した商品について

フラット継手

新発想の継手メカニズム

突起のないフラットな継手により従来の課題を解消


H-300x150x6.5x9 (400N) 比較例

仕様 数量   数量 仕様
ジョイナー 2個 部品 8枚 添板
M24 8本 ボルト 22本 M20
ウェップ 8箇所 穴加工 16箇所
  6箇所
フランジ
ウェッブ
ジョイナー 37cm 溶接 添板を仮止
ジョイナー 68cm 継手幅 29cm 添板

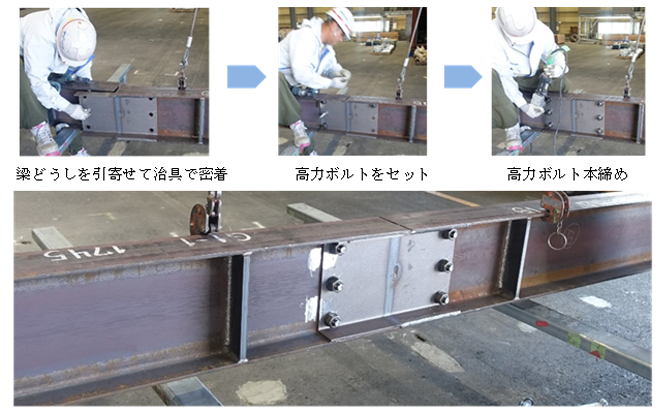

可能な限り工場で施工して現地での施工を最小限にします


一般財団法人ベターリビングで試験確認

試験体
梁サイズ:H-500x200x10x16

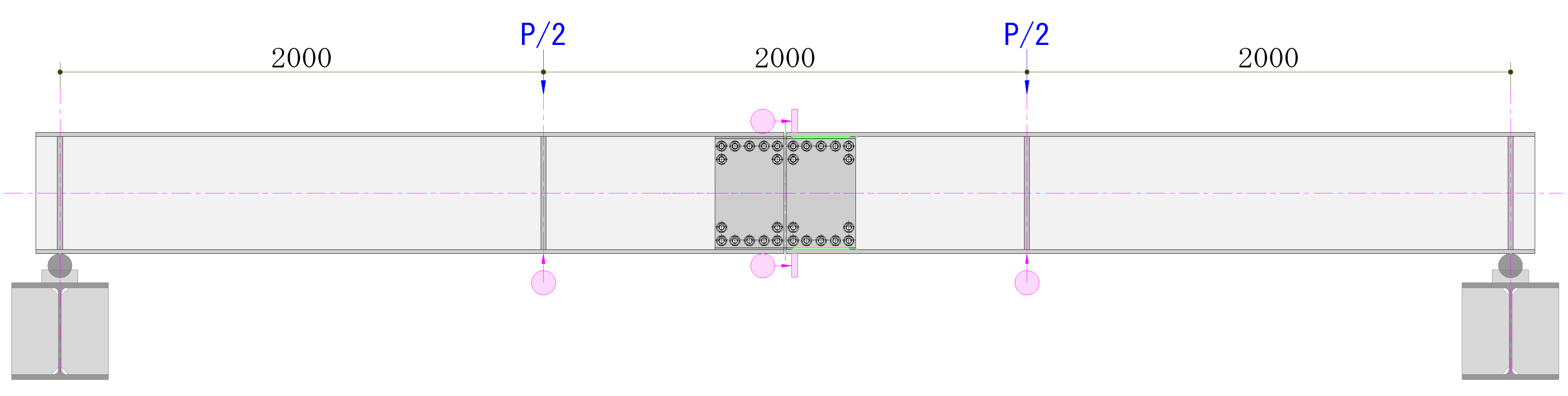

試験方法:4点曲げ試験

試験体写真と実施風景
BL試験写真

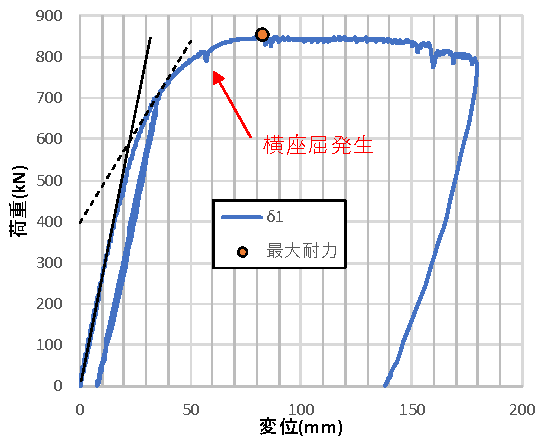

試験結果グラフ(報告書より抜粋)
試験結果スケルトン

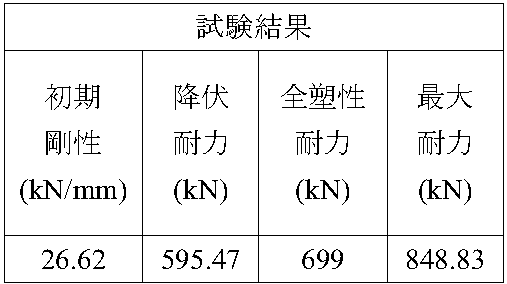

試験結果表_edited-1
梁材と同等以上の剛性・強度・耐力があることを確認しました。

ジョイナー供給拠点

開発とジョイナー供給拠点

フラット継手の実例動画

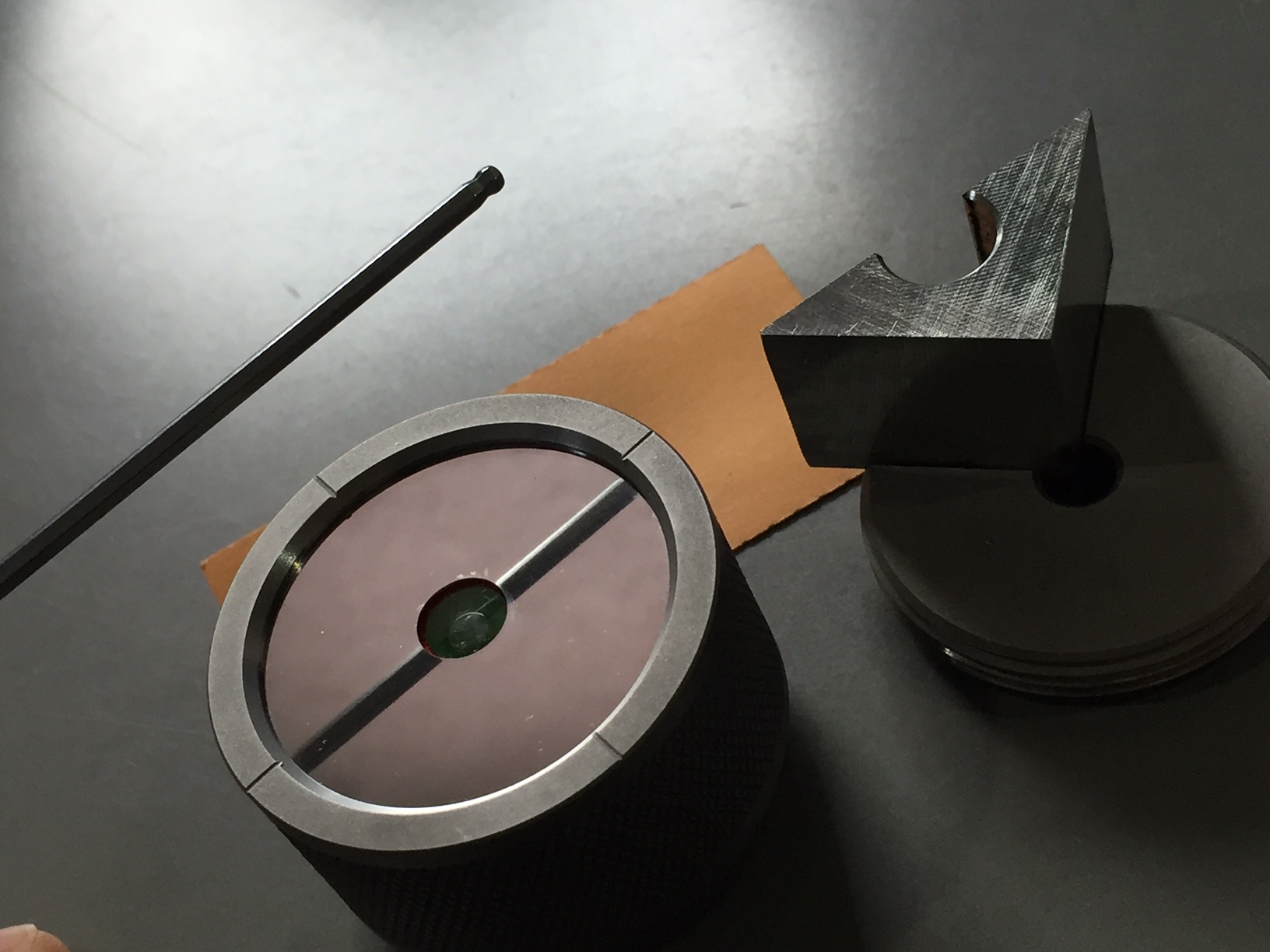

水糸照準器

基礎施工において、水糸の交差の直下を正確に位置決めする事が出来ません。
建物が工業化する事で、高精度なアンカーボルト位置が必要になる為に開発しました。
